銘將機械

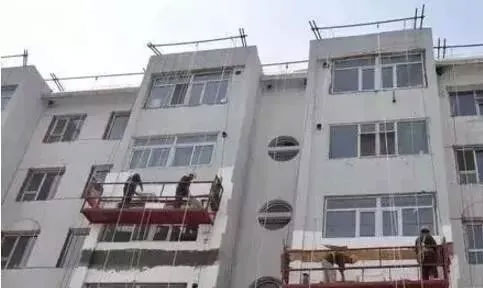

　　外保溫施工中，經常會遇到防護（hù）麵層砂漿出現局部泛白，特別是在天氣（qì）潮濕的沿海地區或防護麵層（céng）砂漿剛施工完不久被（bèi）雨水淋過，泛白現象更是經常會發生。這些表麵（miàn）泛（fàn）白是什（shí）麽原因造成的呢？又怎麽能預防這種現象的發生呢？

　　分析砂（shā）漿泛（fàn）白的原因

　　1、防護麵層砂漿硬化後，即使（shǐ）比較幹燥，但在使用過程中總會受到雨水浸泡，當水分滲入其內部（bù），將其內部可溶性（xìng）物質（如NaOH、KOH、Na2SO4、Ca(OH)2等）帶出來，堿與空氣中的CO2和水分發生反應生成碳酸鹽，與硫（liú）酸鹽一起沉澱在表（biǎo）麵，且象（xiàng）CaCO3、CaSO4等物質不易被雨水衝走，因而牢（láo）固地附著在防護麵層表麵。

　　2、當有（yǒu）一（yī）定濕度時,空氣中的CO2與（yǔ）水分結合形成H2CO3,H2CO3與基材表麵的Ca(OH)2發生反應,生成CaCO3;H2CO3還會滲透（tòu）到基材內部與Ca(OH)2化合（hé）成Ca(HCO3)2,Ca(HCO3)2也會隨（suí）著表麵水分蒸發被水分從基材（cái）內部帶出來（lái）,直（zhí）接結晶,或者再與H2CO3反應生成CaCO3。

　　3、由於工（gōng）業汙染,空氣（qì）中一般含有一定量（liàng）的SO2,SO2溶於（yú）雨水後（hòu）形成酸雨,這種酸雨滲入（rù）基材內部,與基材中的（de）堿性物質相結合並隨著水分遷移到表麵結晶,也會引起泛白。上述這些白（bái）色物質的析出結晶（jīng）在一定（dìng）程度（dù）上可以（yǐ）增加基材表麵的密實性,但是由於雨水循環作用,會（huì）將沉（chén）積在表麵的可溶性的結晶物衝走,而基材內部（bù）由於可溶性（xìng）物質的溶出,增大了孔隙率,降低了（le）基材的抗滲性（xìng）,從而會使鹽、堿的（de）析出作用加劇。

　　預防泛白（bái）措施

　　注重材料選擇（zé）

　　1、在選用水泥時,應盡（jìn）量選用堿金屬氧化物含量低的低堿（jiǎn）水泥。

　　2、配製防護麵層砂漿時，對集（jí）料要有（yǒu）一定的選（xuǎn）擇性，應該嚴格（gé）控製其可（kě）溶性鹽含量。

　　3、盡量不使用堿金屬含量高的外加劑。在配製防護麵層砂漿或砂漿時,采用適宜的外（wài）加劑,如使用減水劑或高效減（jiǎn）水劑,可以降低拌和用水量,從而減（jiǎn）小防護麵層砂漿（jiāng）或砂漿的孔隙率,改善孔結構,提高抗（kàng）滲性能。可以說,隻（zhī）要是能夠增強防護麵層砂漿或（huò）砂漿（jiāng）密實（shí）性、減少開裂且含堿金屬氧化物少的外加（jiā）劑都可（kě）采用，如防水劑、膨脹劑和早強劑等。

　　加（jiā）強施工防範

　　當然，在施工（gōng）時,應采取積極的預防措施。首先（xiān），外保溫施工中應（yīng）時刻注意天氣變化，避免低溫及高濕天氣條件下施工防護（hù）麵層砂漿；另外，外保溫防護麵層砂漿施工完成之後不宜暴露時間過長，應及時進行外飾（shì）麵施工並避（bì）免遭受雨淋（lín）。防護麵層砂漿在初凝時,滲出（chū）表麵（miàn）的水分越多,出現泛白的嚴重性就越大,也就是（shì）說（shuō）水灰（huī）比（bǐ）大的防護麵層砂漿（jiāng）泛白較多,為此,在滿足施工操作的前提下,應盡量減少（shǎo）拌和用水量。當泛白（bái）現象發生後（hòu）,在不影響砂漿性能的（de）情況下,尋找一些有效對策來處治,對消除泛白,是（shì）非常可取的。
