銘將機械

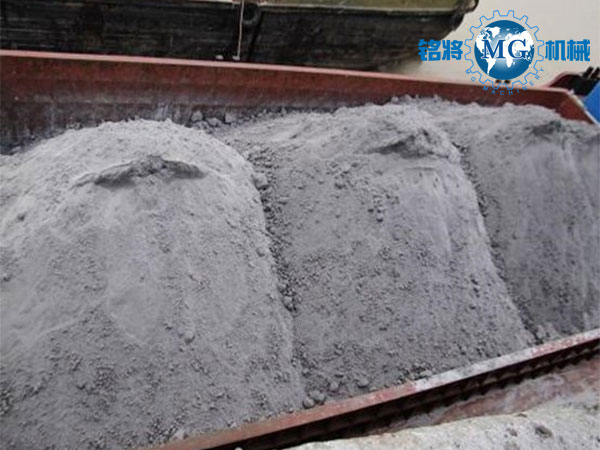

　　在生產磷酸的過程中，需要使用（yòng）磷酸來對（duì）含有磷（lín）元素的礦石進行一係列處理，在處理過程中，硫（liú）酸很（hěn）自然的（de）和礦石發生了化學反（fǎn）應，這時（shí）產生的一種叫做硫酸鈣的化學（xué）物質沉澱下來，和其他的礦石（shí）中（zhōng）的不溶於水的物質結（jié）合在一起，慢慢積累，這就形成了磷石膏。

　　01、磷石膏中的有機物、共晶磷對其性能有什麽影響？

　　答：磷石膏中的有機物為乙二醇甲醚乙酸酯、異硫氰甲烷、43甲氧基正戊烷、33乙基32-43二氧戊烷，這些有機雜質（zhì）分布在二水石（shí）膏晶體表麵，它們的含量隨磷石膏顆粒度（dù）的增加（jiā）而增加，共晶磷含量隨磷石（shí）膏顆粒度（dù）的減小而增加。

　　有機物使磷石膏膠結材需水量增加，消弱了二水石膏晶體間的結合，使硬化體結構疏鬆，強度降低，浮選（xuǎn）、水洗和911℃下的煆燒可消除有機（jī）物的影響。

　　共晶磷存在於（yú）半水石膏晶格中，水化時從晶格中溶（róng）出，阻礙半水石膏的水化，共（gòng）晶磷（lín）可降低二（èr）水石膏析晶的過飽和度（dù），使二水石膏晶體粗化，強度降低，一般的預處理不能消除共晶磷的影響，但（dàn）在911℃下煆燒製備無水（shuǐ）石膏時，可使（shǐ）共晶磷從（cóng）晶格中析出。

　　02、雜質對磷石膏作為水泥緩凝劑有（yǒu）什麽影響？

　　答：水（shuǐ）泥生產過程中需摻入天然（rán）石膏作為緩凝劑以防止速凝現（xiàn）象的產生。磷石膏中的二水石膏對水泥同（tóng）樣能起到（dào）緩凝效果，其中，磷石（shí）膏對（duì）水泥的緩凝作用以可（kě）溶性磷為主，可溶性磷中以HPO對水泥的緩凝作用最強，難溶性磷和氟對水泥的緩凝作用很小。但一方麵由於雜（zá）質如P2O5等會（huì）阻礙水泥的早期水化速率，延長凝結時間，對早期（qī）強度起著（zhe）不利影響。且磷（lín）石膏中含有的微（wēi）量磷、氟等有害雜質為（wéi）粉狀，含水量高，粘性（xìng）強，在裝載、提升、輸（shū）送過程中易粘附在各種設備上，造成積料堵塞；另一方麵，由於磷石膏中雜質的影響，使其在水泥粉磨溫度下與（yǔ）天然二（èr）水石（shí）膏的脫水（shuǐ）情況存在差別。

　　天然（rán）石膏在水泥粉磨（mó）溫度下未產生脫水現象，其（qí）主要成（chéng）分仍是二（èr）水硫酸鈣；而磷石膏中硫酸鈣除了二水形式外，大部分以半水的形式存在，並出現無水形式。半水（shuǐ）及無（wú）水（shuǐ）形式（shì）的出現進一步表明磷石膏中雜（zá）質的存在使二水石膏脫（tuō）水溫度降低。半水石膏含（hán）量較高的時候，可（kě）能（néng）會引起（qǐ）閃凝等方麵的問題出現。因此，水泥廠如選用磷石膏作為緩凝劑，必須對其進行預處理去除雜質，消除雜質的（de）負麵影響，才能生產出性能合格的（de）產品。具體處理方法為：通過分開粉磨的方式提高水泥中各物料的活性，能夠減弱（ruò）磷（lín）和氟對水泥凝結時間的（de）不利影響。磷石膏經（jīng）過2%的生石灰中和或800℃煆燒後，可以消除磷和氟（fú）對水泥凝結時間的不利影響。

　　03、雜質對磷石膏脫水所得建築石膏性能有什麽影響？

　　答：磷石膏不通過除雜製備的半水石膏水化後（hòu）的晶體結構，建築石（shí）膏硬（yìng）化體為自形程度很高的長（zhǎng）柱狀二水石膏晶體，且有無定型的膠凝物質。磷石膏膠結材硬化體則為塊狀，較為分散，晶體結構的（de）不緊密性對抗壓強度較為不利。磷石膏中雜質對（duì）其所製備（bèi）的半水石膏宏觀性能的影響則表現在可溶（róng）性P2O5，會影響石膏製品的（de）外觀形態，延緩凝結時間。可溶性氟則在石膏製（zhì）品中緩慢地與石膏發生（shēng）發應，釋放一定的酸性鈉（nà）、鉀的離（lí）子會造成製品表麵晶（jīng）化（huà）。有（yǒu）機物則對半水石膏硬化時（shí）生成（chéng）二水硫酸鈣的（de）反應產生阻礙，延緩半水石膏的凝結時間，且對石膏製品（pǐn）的顏色也有一定影響作（zuò）用。因此，由磷石膏製備半水石膏時，必須對磷石膏進行預處理（lǐ）以獲得性（xìng）能穩定且雜質含量符合建材行業要求的二水（shuǐ）石膏後（hòu），才能對其進行（háng）煆燒製備半水石膏。從目前的研究結果來看，磷石膏在通過不同方式的預處理（lǐ）後製備的建築石膏物理力學性能可（kě）以達到相應的標準要求。

　　現如今，對磷石膏的利用在國內雖然已經小有進展，幫助午夜福利视频將解決了（le）一部分汙染和再利用（yòng）問（wèn）題，目前我國磷石（shí）膏的利（lì）用率還不高，磷石膏的其他作用還需要午夜福利视频繼續開發。
