銘將機（jī）械

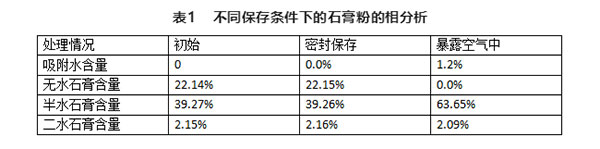

　　取同一袋建築石膏，分成兩份，一份密封保存（cún）1個月，另一份暴露在標準試驗室的環境中1個（gè）月。然後分（fèn）別測試不同存放條（tiáo）件下的石膏粉的相組成，見表1。

　　經過一個月的存放，在標準試驗（yàn）室的環境（jìng）下的石膏粉中的無水石膏已經全部轉化成為半水石膏，而二水（shuǐ）石膏（gāo）的含量基本保（bǎo）持不變。密封保存的石膏粉存（cún）放-一個月，其相組（zǔ）成未發生明（míng）顯（xiǎn）變化。暴露存放的石膏粉相組成發生變化，主要是因為II型無水石膏具有很強的活性，可以和空氣中的水分發生反應而轉變成半水石膏。

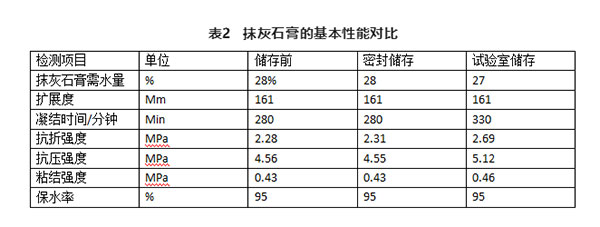

　　不同儲（chǔ）存條件的建（jiàn）築石膏配（pèi）製成的抹灰石膏測試（shì）結果對比見表3。密封儲存一個（gè）月的建築石膏（gāo）與儲存前的建築石膏性能無明（míng）顯差別，而在試驗室環境下存（cún）放的建築石膏配製的抹灰（huī）石膏差別明顯。其需水量較儲存（cún）前的建築石膏配製抹灰石膏用水量降低1%，凝結時間明顯延長（zhǎng），力學強度明顯提高。

　　通過相組成（chéng）分析得出，引起抹灰石膏（gāo）性能變化的原因是石（shí）膏粉中的II型無（wú）水石膏轉變成半水石（shí）膏所（suǒ）致。熟石膏粉中含不穩定的III型無水石膏使得產品（pǐn）質量不穩定難以控製。建築石膏陳化的最佳狀態為:無水石（shí）膏基本轉化完，β-半水石膏含量達到最高值，此（cǐ）時標準稠度用水量最小，強（qiáng）度達（dá）到（dào）最高值。

　　不同儲存條（tiáo）件對抹灰石膏抗開（kāi）裂性能的影響，取不同儲存條件的（de）建築石膏分別配製成抹灰石膏，然後（hòu）做抗裂試驗。儲存前和密封存儲的建築石膏（gāo）配製成抹灰石膏後，其（qí）抗（kàng）裂性能差別不明顯，裂縫成不規則龜裂，多（duō）且深。而用試驗室敞開存放的建築石膏配製成的抹灰石膏其抗裂性能明顯提高。即使在風速2~2.5m/s的環境下，抹成（chéng）厚度不均的楔形的試件也無開裂（liè）現（xiàn）象。試驗室敞口存放可以使II型（xíng）無水石（shí）膏轉變成為半水石膏，從而解決了（le）III型無水石（shí）膏存在引起抹灰石（shí）膏的（de）開裂問題。
