銘將機械

　　減水劑對石膏硬化體的力學性（xìng）能（néng）的影響

　　減水（shuǐ）劑的加入降（jiàng）低了（le）標準稠（chóu）度需水量，從而在石膏結（jié）晶（jīng）後因水份蒸發形（xíng）成的孔（kǒng）隙率減少致（zhì）使密度增加，從而強度提高。另一（yī）方麵，減水劑改善了石膏晶體的結晶性狀，在保持流動度相同的情況下，加入減水劑後石膏（gāo）硬（yìng）化體（tǐ）晶體結構中針狀晶體減少（shǎo），且有大量結構較（jiào）完整的柱板狀致密晶體及無定形膠凝狀物質生成，晶體長徑比減小，晶體間（jiān）結點增多且接觸點發育良好，相互的搭接更為緊密，形成較完整的結晶網絡係統（tǒng），從而改善石膏硬化體的力學性能，使其強度得（dé）以提高。

　　摻加方法對建築（zhù）石膏（gāo）漿體的影響（xiǎng）

　　考察了三種常（cháng）見摻法對減水劑作用效果的影響

　　先摻：減水劑先（xiān）以粉劑形式（shì）與石（shí）膏混合均勻，再（zài）加水攪拌

　　同（tóng）摻：減水劑先加入水（shuǐ）中溶解，再加（jiā）入石膏攪拌

　　後摻：石（shí）膏加（jiā）水30s後再加入減水（shuǐ）劑。

　　三種摻法中，先摻法對建築石膏的分散（sàn）效果和增強作（zuò）用一般均優於同（tóng）摻法和後（hòu）摻法。

　　減水劑（jì）的不（bú）同摻法的作用機製並（bìng）不相同，主要（yào）表現為（wéi）：先摻法主要是（shì）吸附分散作用，即減水劑有機陰離子首先被建築石膏顆粒吸附，形成穩定的具有一定電位的膠粒，從而阻止和減少絮狀體（tǐ）結構的形成，拌和物的流動性提高；後摻法主要是吸附-膠溶-分散（sàn）作用，即摻減（jiǎn）水劑之前絮狀結構已經形成，減水劑被吸附後不斷破壞這些凝聚結（jié）構，釋放自由水，從而提高（gāo）流動性；同摻法中，減水劑先溶於水，在水中形成穩定的膠束團，加入建築石膏後，一方麵與水爭奪減水劑，另一（yī）方麵與水形（xíng）成凝聚結（jié）構。綜上所述（shù），正是由於這三種摻法的分散過程不同，建築石膏對減水劑的吸附量不同，從而作用效（xiào）果不同。

　　對（duì）建築石膏流動性的影響

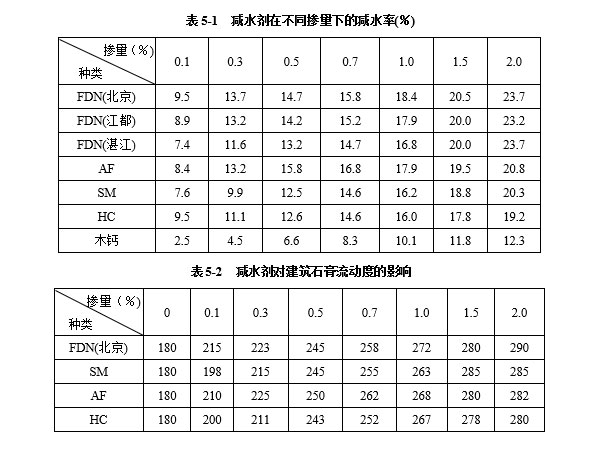

　　測定了（le）常用減水劑（jì）在不同摻量下建築石膏在同（tóng）一流動（dòng）度(180±5mm)下水膏比，計算出減水劑的減水率，以（yǐ）考（kǎo）察減水劑對建築石膏的分散效果，結果見表5-1。幾種典型減水劑(在相同水膏（gāo）比下（xià）)對建（jiàn）築石膏（gāo）流動度（dù）的影響見表5-2。

　　上述減水劑對建築石膏均（jun1）有不同程（chéng）度的減水分散作用，其中萘磺酸係列(FDN)、蒽係(AF)、磺化三聚氰胺係(SM)、多羧酸係列(HC-200K)在石膏體係中減水效果較為明顯。並且（qiě）在摻量較小時，其減水率提高較快，當摻量達到1.0％後，減水率增長幅度（dù）明顯（xiǎn）變緩。同種類型的減水劑，由於其原料和生產工藝的不同，對石膏的減水效果也不盡相同。在（zài）相同摻量(1.0％)情況下，三種FDN的減（jiǎn）水率：FDN(北（běi）京18.4％)>FDN(江都17.9％)>FDN(湛江16.8％)。

　　由表2可知，水膏比相（xiàng）同時，摻高效減水劑可大幅度（dù）增（zēng）加（jiā）流動度，並（bìng）且流動度隨摻量的增加而增加，當摻量＜1.0％時，流動度（dù）增長速率較快，而後漸趨平緩。減水劑存在一個（gè）飽和摻量，超過（guò）飽和點後，再增加減水劑摻量，減水（shuǐ）效果不再提高。
