銘將機械

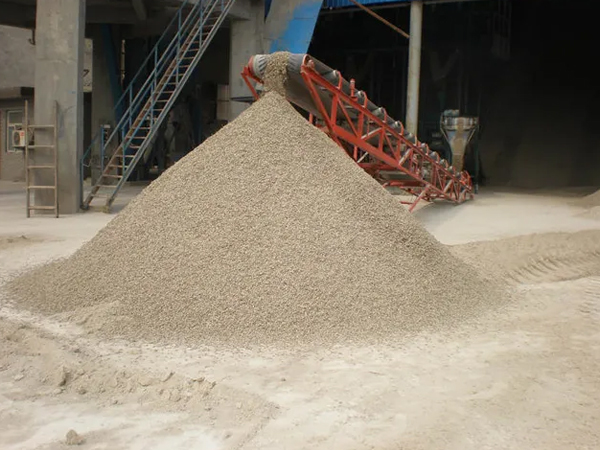

　　脫硫石膏是燃煤煙氣進行脫硫淨化處理而得到的工業副產石膏，它是由磨細石（shí）灰或石灰（huī）石與（yǔ）煙氣中二氧化硫發生反應生成顆粒細小，含水率高，比重較大的高（gāo）含量二水硫酸鈣（gài）；其細度一般集中在40～60um之間（jiān）。（細度大於160目的是0.7％，細度在160～180目（mù）之間的（de）是4.23％，細度（dù）在180～200目的是83.53％，細度在200～250目的是9.03％，細（xì）度小於250目的是（shì）2.4％)。

　　粒度曲線窄而瘦，因此單獨利用脫硫建築石膏配製抹灰石膏時，會帶來（lái）料漿和易性差，粘結性（xìng）能（néng）不好，保（bǎo）水性能低、離析（xī）、分層現象嚴重，產品容重偏大等問題的產（chǎn）生，即脫硫石膏（gāo）在生產脫硫建築石膏（gāo）的過程中，可通過不同的煆燒設備和工藝改變其顆粒級配比例，但都是向更細小的（de）方向發展，而配製抹灰石膏所需要的建（jiàn）築石膏並不是（shì）越細越好，不同型（xíng）號的抹灰石膏所要的石膏細度（dù）也不同（tóng），脫硫建（jiàn）築石膏（gāo）的細度細，比（bǐ）表麵積（jī）大，粒徑範圍窄，標稠用水量多，觸變性和（hé）和（hé）易性差，抗流掛性、施工操作性也差，石膏製品表麵光潔度欠佳；因此對脫硫石膏的顆粒特性應充分重（chóng）視，必要（yào）時需采用磨細，複配，或重結晶等手段作進（jìn）一（yī）步的工藝處理。

　　午夜福利视频（men）所需要的抹灰石膏產品，不單純能夠滿足國家建材行業（yè）標準JC／T517-2004的技術要求，而還要注意施工應用中的相關性能，如和易性（xìng）、流掛性（xìng）、抗裂（liè）性、防止泌水、分層現象，料漿在攪拌時的（de）分散均勻性(是否有抱團現象)及其它施工操作性能，好的抹（mò）灰石膏必須是產品技術性能（néng）和施工應用性能良好並存的產品。

　　國外抹（mò）灰石膏大多采用半水石膏與無水石膏的混合（hé）物，加（jiā）入緩凝（níng）劑、保水（shuǐ）劑等外加劑以及（jí）其它集料配製而成的。

　　配製抹灰石膏時，會發（fā）現石（shí）膏原料不同、煆（duàn）燒條件不同（tóng）、細度不同，以及水（shuǐ）膏比不同，都會影響產（chǎn）品的穩定性。抹灰石膏產品（pǐn）的穩定性是目前抹灰石膏最主要（yào）的問題。

　　午夜福利视频要得到性能穩定的（de）建築（zhù）石膏，這非常重要。因（yīn）為石膏煆燒時很容易產生多相混合，各（gè）相對石膏（gāo）的凝結（jié）時間影響（xiǎng）極大（dà）。

　　在實際生產中，如果緩凝劑不能正常（cháng）調節凝結時間，(有時無論加多少緩凝劑（jì）都不能將石膏的（de）凝結時間延長至所需（xū）的時間)，必須首先檢查建築石（shí）膏粉中是否含有較多的Ⅲ型無（wú）水石膏或欠燒的二水石膏相。

　　Ⅲ型無水石膏又稱脫水半水石膏，其晶相結構與原（yuán）半水（shuǐ）石膏相同，Ⅲ型無水石膏與空氣中的水分相遇會很快水化成半水（shuǐ）石膏，是不穩定相（xiàng）。生產半水石膏時，不可避免的存在這種不穩定相，但可以通過陳化工藝使其轉化為半水石膏（gāo）。如果（guǒ）不注意這一點，利用半水石膏配製抹灰（huī）石膏易（yì）造成（chéng）性能的不穩定性，其主要表現為（wéi）：當采（cǎi）用相同緩凝劑摻（chān）量時，抹灰石膏每（měi）批的凝結時間都（dōu）不（bú）同。原（yuán）因在於半水石膏中（zhōng）的Ⅲ型無水石膏在石膏水化過程中起促凝作用，當Ⅲ型無水石膏在半水石膏中的所占比例（lì）不同（tóng）時，促凝效果（guǒ）也（yě）不同。這正是很多生產企業在（zài）利用半水（shuǐ）石膏配製抹灰石膏時，不能得到性能（néng）穩定產品的主要原因。
